自恢復保險絲的特性

發布時間:2020-08-13瀏覽次數:1076


 ①可恢復性

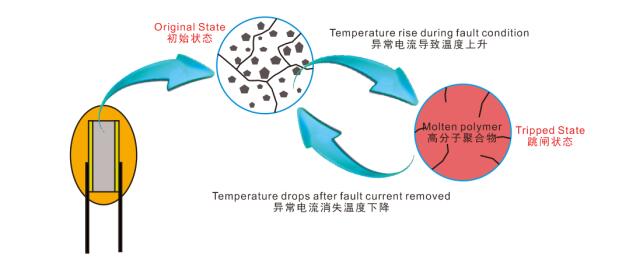

 PPTC由聚合物與導電粒子等構成,在經過特殊加工后,導電粒子在聚合物中構成鏈狀導電通路。當正常電流通過時,PPTC呈低阻狀態;當電路中有異常過電流通過時,大電流產生的熱量使聚合物迅速膨脹,切斷導電粒子構成的導電通路,PPTC呈高阻狀態;當電路中過電流消失后,聚合物冷卻,體積恢復正常,其中的導電粒子又重新構成導電通路,PPTC又呈低阻狀態,PPTC的體積小,可反復使用,實現了電路保護的自動啟動和自動恢復.所以PPTC又稱為自恢復保險絲。


②RT曲線

下圖為正常的PPTC的RT曲線,當PPTC處于120℃附近時電阻呈跳躍式增加,達到P點后保持或平緩增長,通常P點的電阻使A點電阻值的103和104倍。G點的溫度高低通常由聚合物的熔點決定,一般PTC聚合物采用高密度聚乙烯,所以G點的溫度為120℃-130℃,但特殊要求G點可以調低或調高(調整聚合物)調節范圍在80℃-145℃,G點調整可能會影響價格和個別電性能,如Vmax(可能下降)。


 RT曲線也反映PPTC的質量水準

例如:

 P點電阻躍升水平如<103,一般會代表Vmax水平差或動作狀態功耗較高.

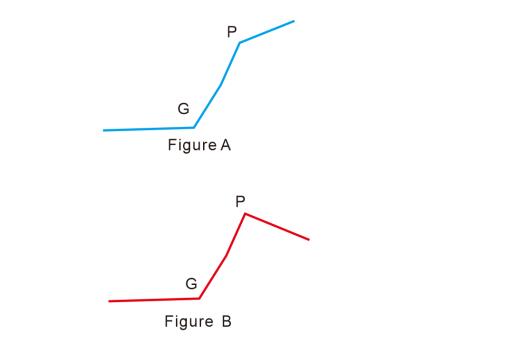

G點至P點曲線平緩如圖A,一般代表PPTC斷開時間較長.

 RT曲線有NTC形態,如圖B一般代表PPTC保護力差,甚至在Vmax或Imax時會自燃.


③溫度敏感性

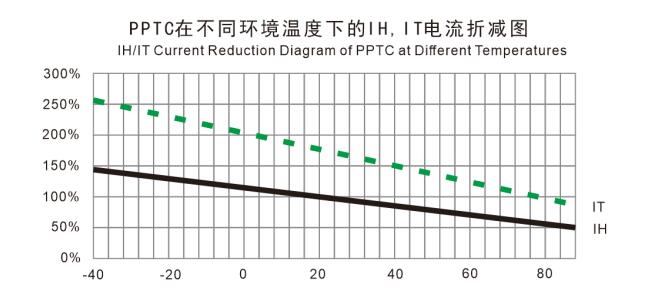

 PPTC的電性能參數均采用使用環境25℃(或23℃)所測,而實際使用時溫度有高有低,甚至是變化的,這就對其電性能有一定影響,一般情況規格書中附有溫度與電流(Ih)關系圖,見下圖.



④電性能處在一定范圍

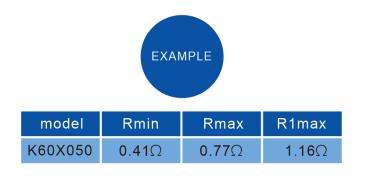

PPTC在制造中,由于導電粒子無法均勻地分布在聚合物中,且在使用過程因受到熱沖擊(波峰焊、回流焊、大電流沖擊動作)導電粒子又會局部遷移,所以導致每種規格的PPTC電阻值有三種界定:Rmin,Rmax,R1max,如60V050(下圖)
